Cuisine d'Été Grand Format

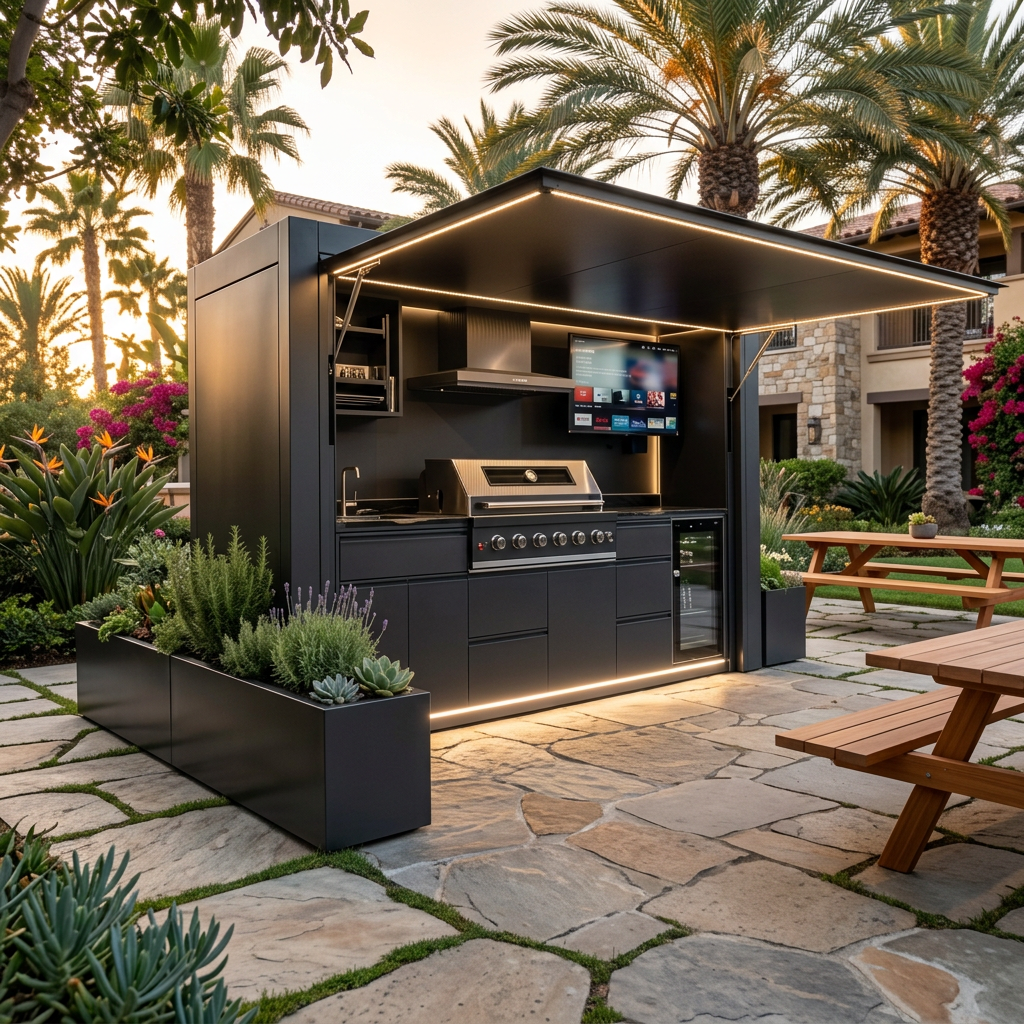

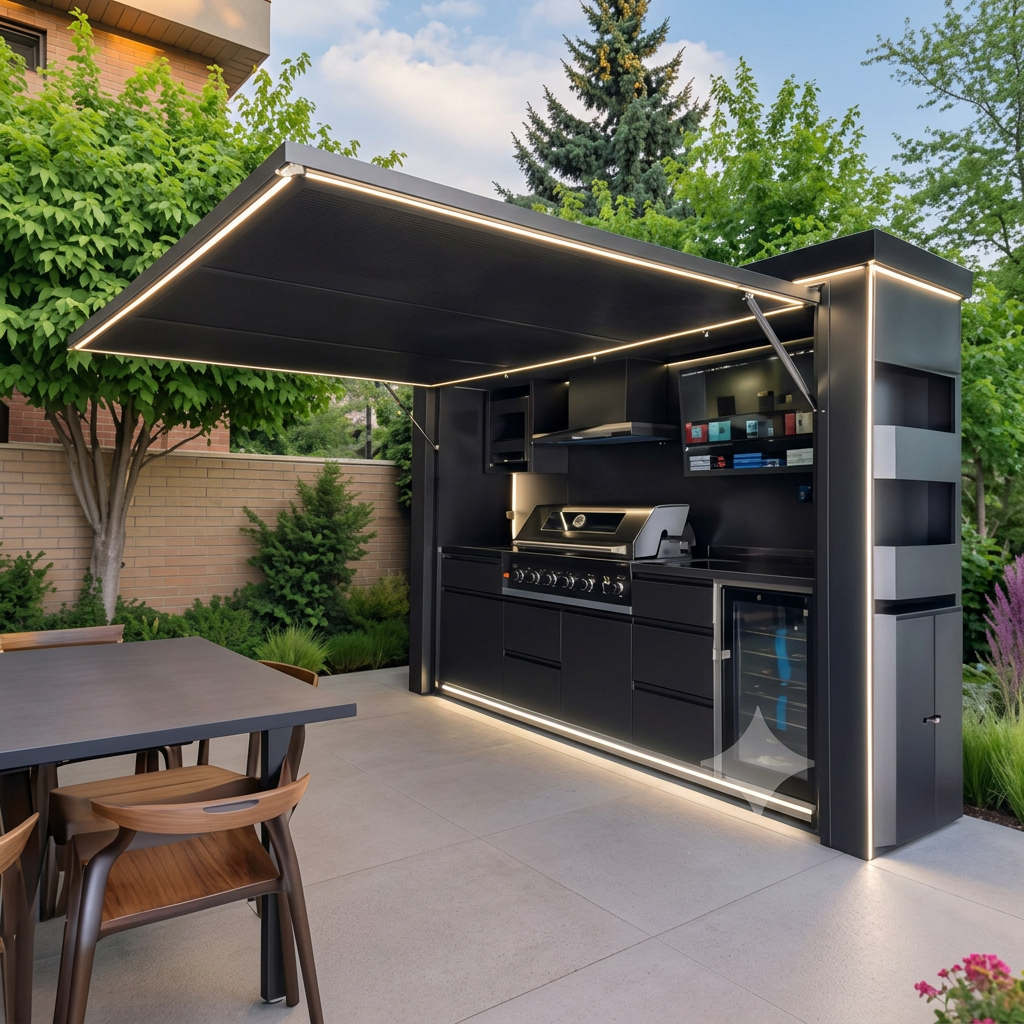

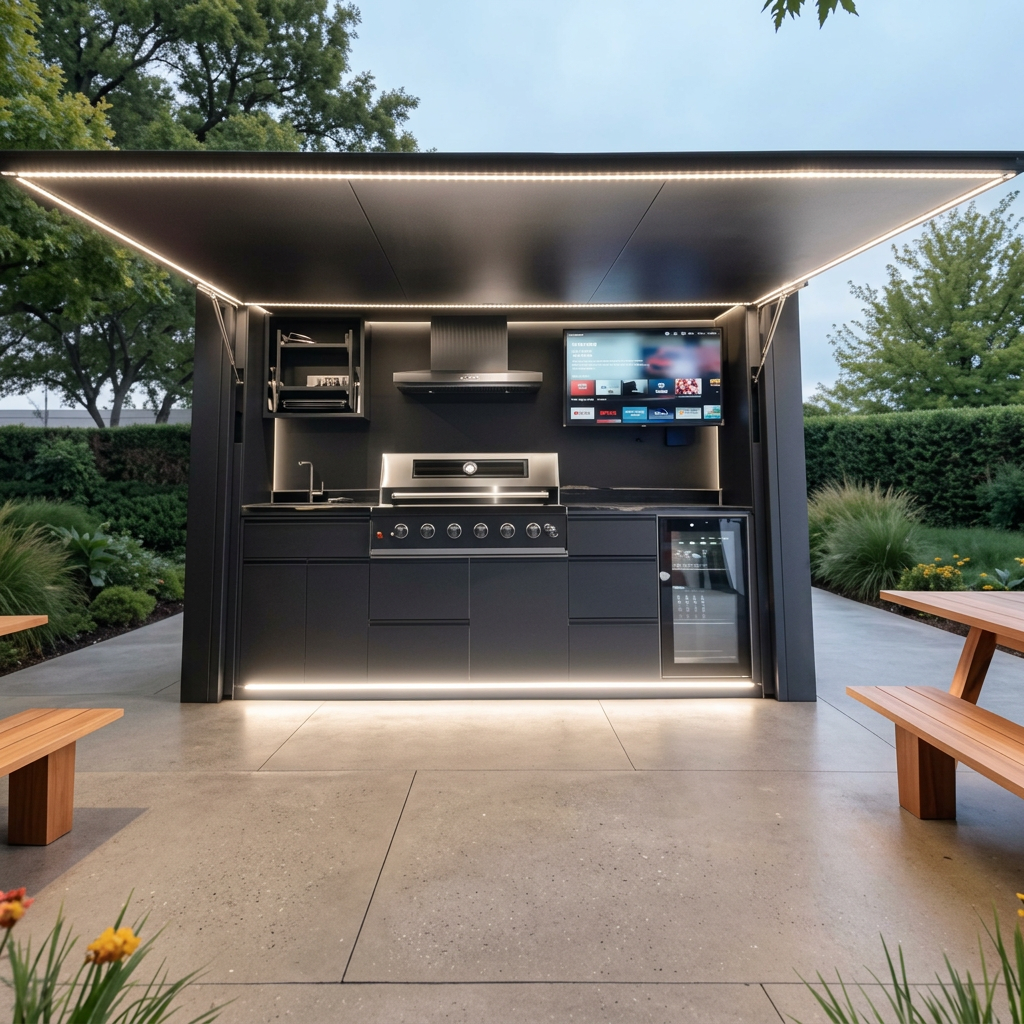

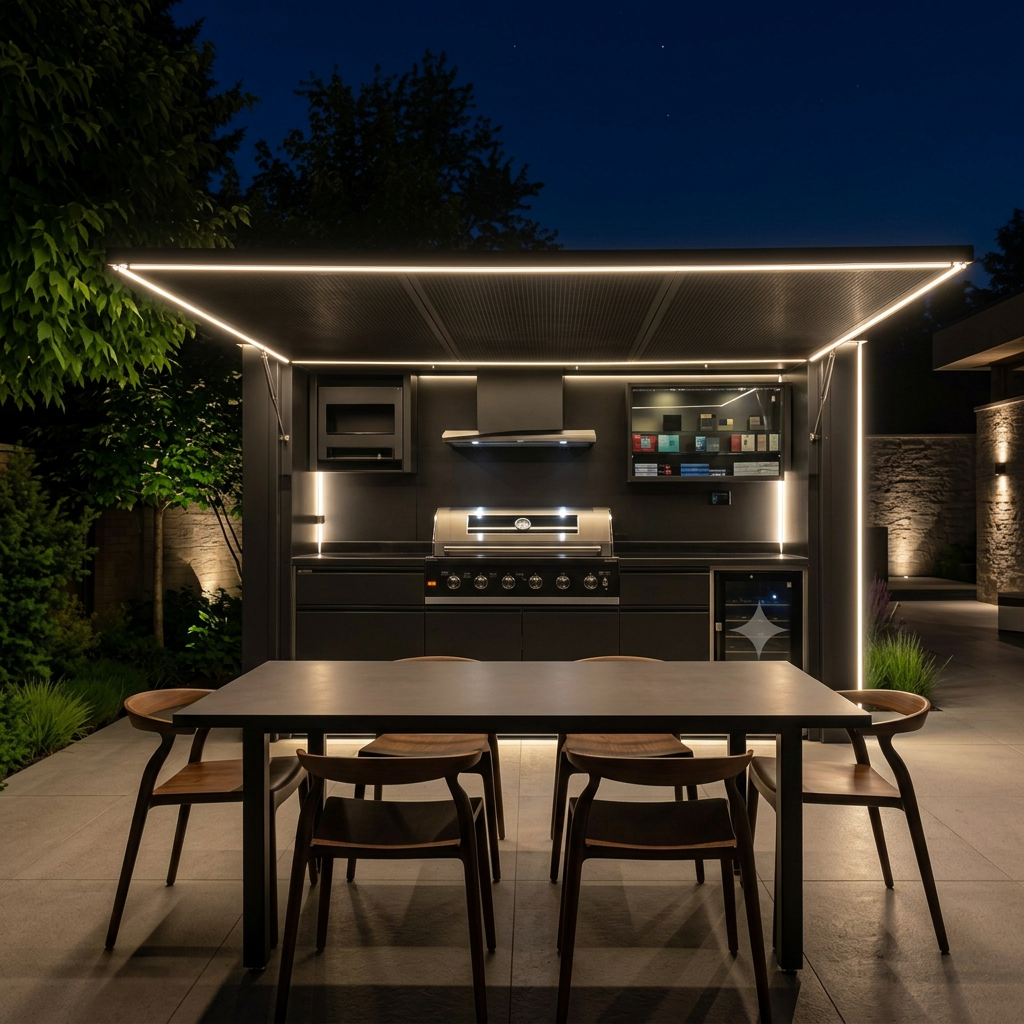

Module barbecue inox 3,50 m : gril 46 pouces, hotte, TV 42 pouces, placard mural et jardinières latérales.
9 photos · Cliquez pour agrandir
Référence
A-ULTRA
Surface
6,0 m² utiles
Dimensions
3 500 × 1 720 × 2 300 mm
Capacité
10 couverts
Matériau
Acier inoxydable 304
Options principales
- Gril barbecue intégré 46 pouces
- Hotte aspirante grand débit
- Téléviseur LCD 42 pouces télescopique
- Placard mural & jardinières latérales
- Réfrigérateur grande capacité
- Livraison & pose incluses
LUXURY MODULAR
Bordeaux · 07 87 53 81 00 · contact@theluxurymodular.com
Fiche technique
Cuisine d'Été Grand Format
- Référence
- A-ULTRA
- Version
- V2026.1
- Édition
- 2026
- Document
- FT-A-ULTRA-V2026.1
1 · Identification
- Nom du produit
- Cuisine d'Été Grand Format — Module barbecue A-Ultra
- Référence / modèle
- A-ULTRA
- Version
- V2026.1
- Année de fabrication
- 2026
- Catégorie
- Cuisine d'été modulaire — module barbecue extérieur
- Surface intérieure utile
- 6,0 m²
- Surface extérieure (auvent ouvert)
- 3,2 m²
- Surface totale d'usage
- 9,2 m²
2 · Dimensions
- Longueur
- 3500 mm
- Largeur
- 1720 mm
- Hauteur extérieure
- 2300 mm
- Hauteur intérieure sous plafond
- 2 150 mm
- Dimensions installé (auvent ouvert 90°)
- L3500 × l2620 × H2300 mm
- Dimensions transport (fermé)
- L3500 × l1720 × H2300 mm
- Angle d'ouverture de porte / auvent
- 90° — commande électrique, télécommande
- Poids à vide
- 760 kg
- Poids maximum en charge
- 1 000 kg
- Surface d'implantation minimale
- 4.10 × 3,20 m
3 · Plans
- Plan intérieur coté
- Fourni (PDF + DWG) à la commande
- Plan extérieur coté
- Fourni (PDF + DWG)
- Plan de toiture / auvent
- Fourni — pente intégrée, évacuation latérale
- Plan des raccordements
- Fourni — eau, évacuation, électricité, gaz
- Plan électrique
- Schéma unifilaire 230 V + circuit 24 V éclairage
- Plan plomberie
- Alimentation Ø14 mm, évacuation Ø40 mm
- Points de levage
- 4 anneaux certifiés en partie haute du châssis
- Points de raccordement
- Boîte de distribution arrière-droite
4 · Structure
- Type de structure
- Monocoque autoportante à châssis soudé
- Matériau de la structure
- Acier inoxydable 304 + châssis acier galvanisé thermolaqué
- Matériau des murs
- Panneaux inox laqués double peau
- Épaisseur des murs
- 45 mm
- Matériau du plancher
- Tôle inox antidérapante sur traverses acier
- Épaisseur du plancher
- 60 mm
- Matériau de la toiture
- Auvent acier inoxydable motorisé, sous-face éclairée
- Épaisseur de la toiture
- 50 mm
- Type d'isolation
- Mousse polyuréthane haute densité
- Épaisseur de l'isolation
- 40 mm
- Isolation thermique
- U ≈ 0,55 W/m²·K
- Isolation phonique
- Rw ≈ 28 dB
- Revêtement extérieur
- Laquage poudre teinte personnalisable
- Revêtement intérieur
- Inox brossé / panneaux laqués
- Menuiseries
- Portes coulissantes et rideau technique inox
- Type de vitrage
- Portes vitrées trempées (cave / réfrigérateur)
- Type de portes
- Auvent motorisé 90° + façades coulissantes
5 · Électricité
- Tension
- 230 V monophasé 50 Hz
- Puissance électrique nécessaire
- 7,0 kW
- Ampérage
- 32 A
- Type de raccordement
- Câble souple H07RN-F 3G2,5 — boîte arrière-droite
- Tableau électrique
- Coffret intégré, disjoncteur + différentiel 30 mA
- Nombre de prises
- 6 prises 230 V étanches
- Nombre de points lumineux
- 6 lignes LED + éclairage de pourtour scénographique
- Éclairage intérieur
- Bandeaux LED 24 V étanches — dessus, haut intérieur, côtés gauche et droit
- Éclairage extérieur
- Bandeau LED de pourtour de porte, variable, télécommandé
- Chauffage
- Option chauffage radiant 2 000 W
- Climatisation
- Non applicable (module ouvert)
- Autres équipements électriques
- Auvent motorisé, hotte, TV 42", placard mural, jardinières latérales intégrées
- Norme électrique applicable
- NF C 15-100 — IP65 en zone exposée
6 · Plomberie
- Arrivée d'eau
- Eau froide, raccord 3/4"
- Diamètre arrivée d'eau
- Ø14 mm intérieur
- Évacuation eaux usées
- Siphon inox, sortie latérale
- Évacuation eaux vannes
- Néant
- Diamètre évacuations
- Ø40 mm
- Pression nécessaire
- 2 à 4 bar
- Chauffe-eau
- Option chauffe-eau instantané électrique
- Capacité chauffe-eau
- Option 15 L / 2 000 W
- Nombre de points d'eau
- 1 évier inox intégré
- Type de robinetterie
- Mitigeur inox à douchette extractible
- Points de raccordement
- Nourrice arrière-droite, accessible sans démontage
7 · Gaz
- Présence de gaz
- Oui — gril barbecue (version gaz)
- Type de gaz
- Propane / butane, bouteille ou réseau
- Puissance
- 14 kW
- Équipements fonctionnant au gaz
- Gril barbecue intégré 46 pouces
- Raccordement
- Flexible NF avec détendeur 37 mbar
- Ventilation
- Module ouvert + hotte selon version
- Normes applicables
- NF EN 498 / arrêté du 2 août 1977

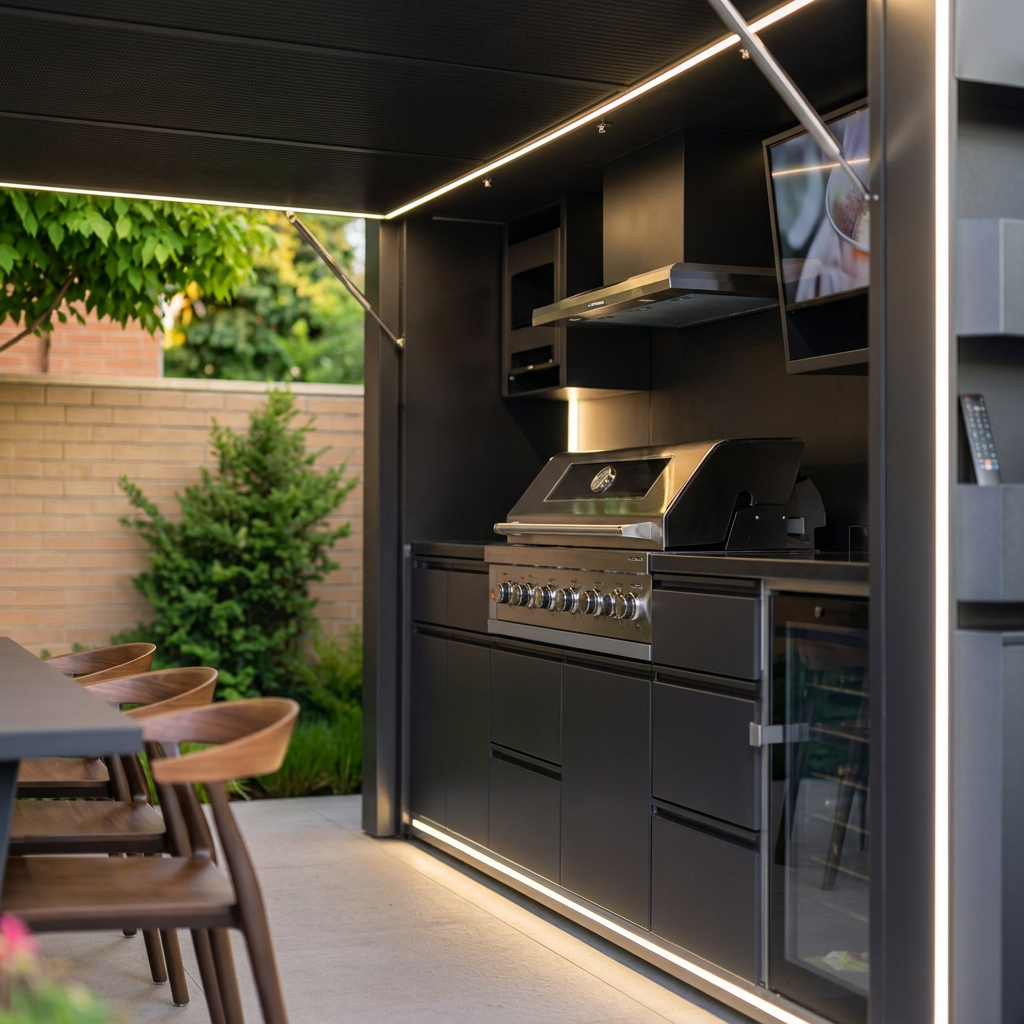

8 · Équipements

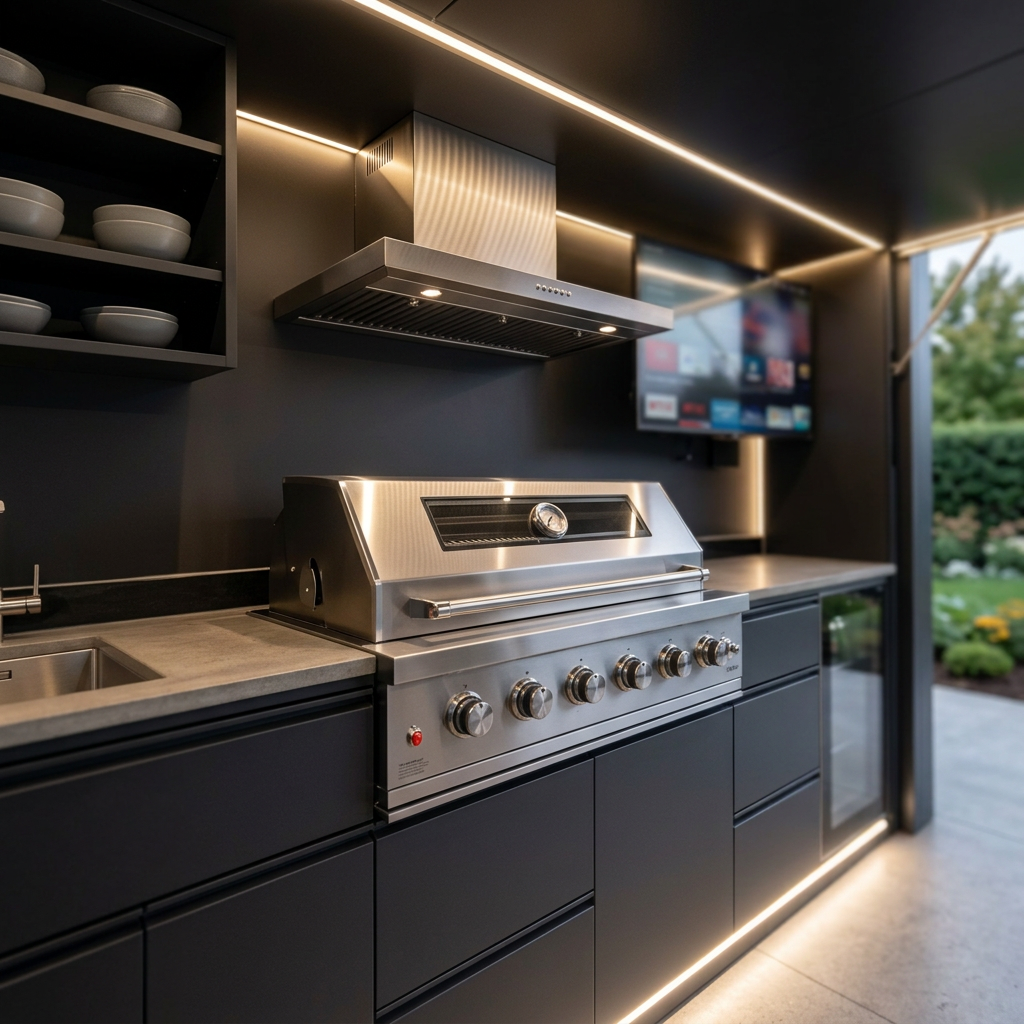

- Cuisine
- Bloc cuisson complet — gril 46 pouces
- Évier
- Évier inox intégré + robinet extractible inox
- Plaques de cuisson
- Gril barbecue haute performance, grille fonte
- Four
- Four extérieur intégré
- Réfrigérateur
- Réfrigérateur grande capacité, porte vitrée ou inox
- Hotte aspirante
- Hotte aspirante style européen, grand débit
- Télévision
- Téléviseur LCD 42 pouces sur support télescopique
- Tiroirs
- Coulisses Blum importées, fermeture amortie

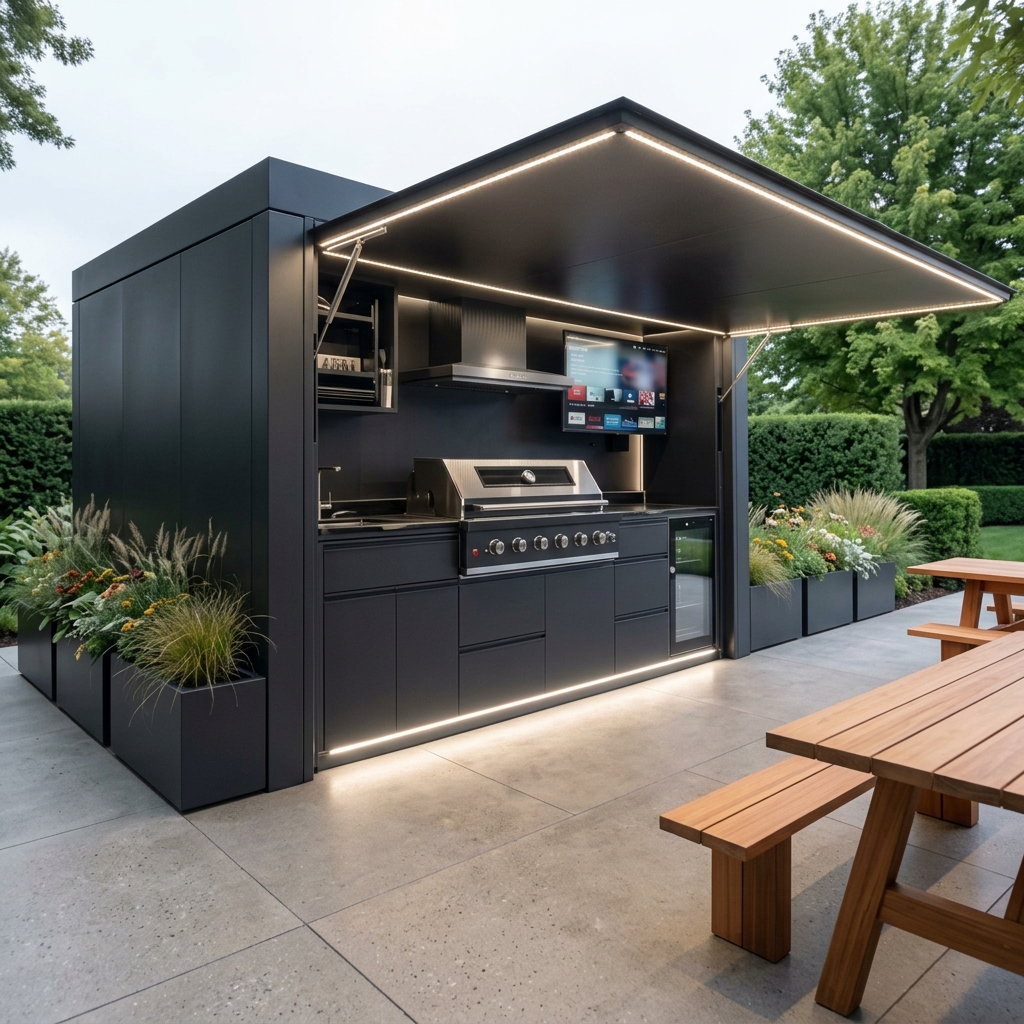

- Rangements
- Placards fermés + étagère murale à niveaux réglables
- Éclairage
- LED 24 V variable, pilotage télécommande
- Autres équipements
- Auvent motorisé, hotte, TV 42", placard mural, jardinières latérales intégrées

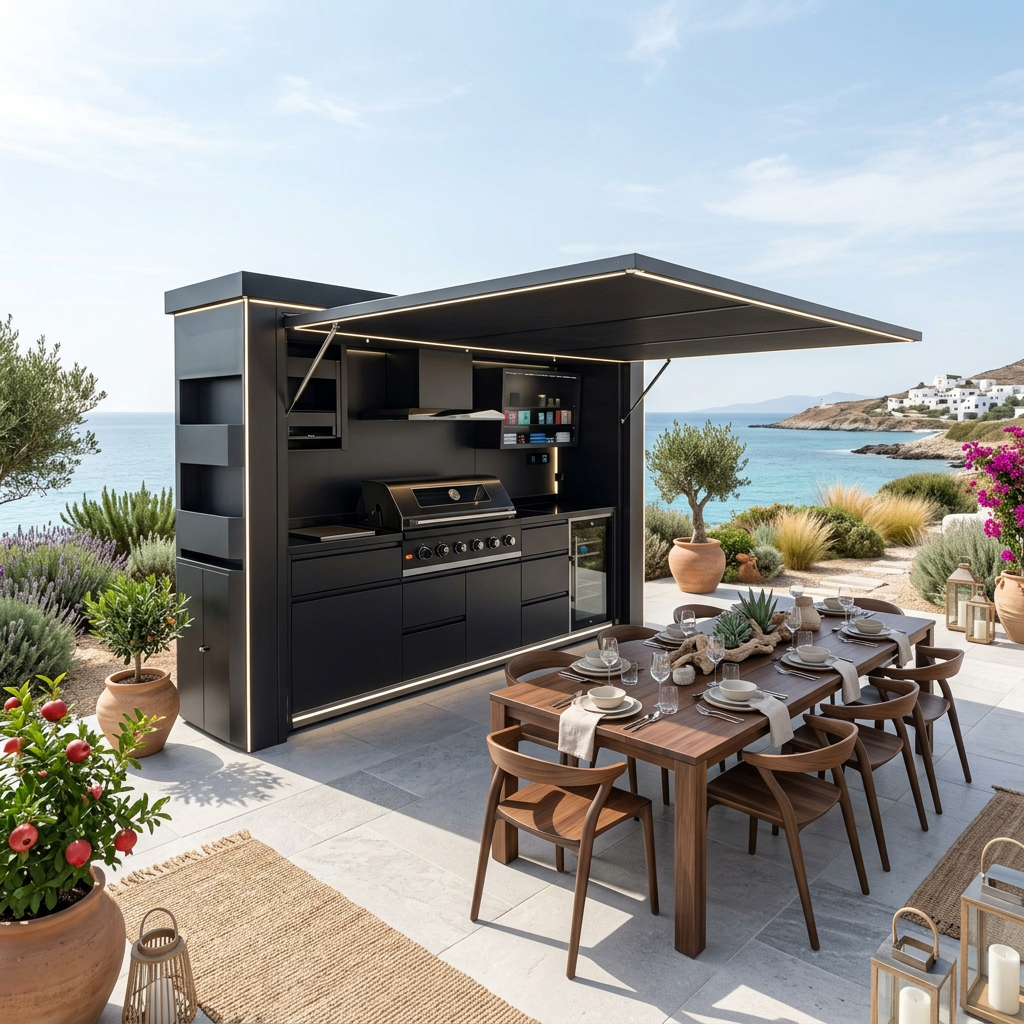

9 · Finitions
- Revêtement de sol
- Inox antidérapant
- Revêtement mural
- Panneaux laqués / inox brossé
- Plafond
- Sous-face auvent laquée avec LED intégrées
- Façade
- Laquage teinte personnalisable
- Plan de travail
- Acier inoxydable ou pierre frittée (sintered stone)
- Robinetterie
- Inox brossé, douchette extractible
- Menuiseries
- Profilés aluminium anodisé
- Poignées
- Gorge intégrée sans poignée saillante
- Couleurs disponibles
- Teinte extérieure et panneaux de porte personnalisables (RAL)
- Matériaux disponibles
- Inox 304, pierre frittée, bois exotique en accent
- Finitions disponibles
- Mat, satiné, texturé
10 · Options
- Liste des options
- Porte-verres à pied, comptoir pierre frittée, four extérieur, cave à vin, chauffage radiant, jardinières plantées
- Prix des options
- Chiffrage au devis, selon configuration
- Poids supplémentaire
- + 15 à 90 kg selon options
- Dimensions supplémentaires
- Inchangées (options intégrées au volume)
- Impact sur le délai
- + 1 à 2 semaines pour les options sur mesure
11 · Transport
- Poids transport
- 760 kg
- Dimensions transport
- L3500 × l1720 × H2300 mm
- Nombre de modules
- 1 module monobloc
- Type de camion
- Semi-remorque plateau avec grue
- Type de transport
- Routier, module bâché et arrimé
- Points d'arrimage
- 4 points bas sur châssis
- Points de levage
- 4 anneaux certifiés en partie haute
- Grue nécessaire
- Oui — grue auxiliaire ou chariot élévateur
- Conditions particulières
- Accès camion et zone de dépose stabilisée requis
12 · Installation
- Type de support
- Dalle béton, terrasse porteuse ou plots réglables
- Plots / fondations
- 4 à 6 plots béton selon longueur
- Préparation du terrain
- Surface plane, stabilisée et drainée
- Tolérance de nivellement
- ± 10 mm sur l'emprise totale
- Accès minimum nécessaire
- 4.30 m de large
- Grue
- Levage par grue auxiliaire du camion
- Temps d'installation
- Une journée
- Nombre d'installateurs
- 3 techniciens
- Raccordement eau
- Inclus si attente à moins de 3 m
- Raccordement électrique
- Inclus si attente à moins de 3 m
- Raccordement évacuation
- Inclus si attente à moins de 3 m
- Raccordement gaz
- Mise en service par technicien habilité
- Mise en service
- Essais complets + formation d'usage sur site
- Conditions de réception
- PV de réception signé le jour de la mise en service
13 · Normes & conformité
- Certifications
- CE — composants électriques et gaz certifiés
- Déclaration de conformité
- Fournie avec le dossier de livraison
- Normes applicables
- Directive machines, DBT, CEM
- Classement feu
- Matériaux structure A1 (incombustible)
- Normes électriques
- NF C 15-100, IP65 zones exposées
- Normes plomberie
- DTU 60.1, ACS robinetterie
- Normes gaz
- NF EN 498, arrêté du 2 août 1977
- Accessibilité / PMR
- Plan de travail abaissé disponible en option
- Documents techniques
- Notices, schémas et DoC remis à la livraison
14 · Garantie & SAV
- Garantie structure
- 5 ans
- Garantie équipements
- 2 ans
- Garantie installation
- 1 an
- Durée de garantie
- À compter du PV de réception
- Conditions de garantie
- Entretien conforme à la notice, usage domestique ou professionnel déclaré
- Exclusions
- Usure normale, gel non purgé, modifications non validées
- Pièces détachées
- Disponibles 10 ans
- Procédure SAV
- Demande écrite à contact@theluxurymodular.com
- Délai SAV
- Diagnostic sous 48 h ouvrées, intervention sous 10 jours
- Contact SAV
- 07 87 53 81 00 — Bordeaux
15 · Commercial
- Prix
- Sur devis — étude gratuite sous 48 h
- MOQ
- 1 unité
- Délai de fabrication
- 8 à 10 semaines
- Conditions de paiement
- 40 % à la commande, solde avant expédition
- Délai de livraison
- 2 à 3 semaines après fabrication
- Durée de validité du prix
- 30 jours
- Incoterm
- DDP France métropolitaine
- Conditionnement
- Module bâché, angles protégés, palettisation des accessoires
- Photos HD / vidéos
- Disponibles sur demande
- Fichiers 3D / plans
- DWG et PDF fournis à la commande
